服务发布

假设某个项目具备 DEV/UAT 两个环境，每个环境需要链接指定的数据库等基础组件。基础组件同样也是在 K8s 中按照不同的环境进行划分和部署，比如 DEV 环境所用的基础组件均在 basic-component-dev 命名空间下，以此类推。为了降低配置文件的维护复杂度，准备使用 ExternalName 类型的Service 对基础组件的连接地址进行映射，这样就可以用同名的 Service 区分不同的环境，从而降低配置文件维护的复杂度。比如配置了在同一个项目的不同环境里面都配置一个同名的 Redis Service，类型为 ExternalName，并且按照不同环境指向不同的基础组件地址，这样每个项目的不同环境，都可以用 Redis 这一个地址就可以访问到不同基础组件。

## 环境准备
# 创建 Namespace
kubectl create ns basic-component-dev
kubectl create ns basic-component-uat
# 创建服务
kubectl create deploy redis -n basic-component-dev -- image=registry.cn-beijing.aliyuncs.com/monap/redis:7.2.5
kubectl create deploy redis -n basic-component-uat -- image=registry.cn-beijing.aliyuncs.com/monap/redis:7.2.5
# 创建 Service
kubectl expose deploy redis --port 6379 -n basic-component-dev
kubectl expose deploy redis --port 6379 -n basic-component-uat

## 访问测试
# 创建一个专门用于测试的 Redis 客户端
kubectl create deploy redis-cli --image=registry.cnbeijing.aliyuncs.com/monap/redis:7.2.5
# 测试每个环境的 Redis 基础组件
kubectl exec -ti redis-cli-57cc5fd584-hvxzq -- bash
# a
redis-cli -h redis.basiccomponent-dev
redis.basic-component-dev:6379> set a dev
# b
redis-cli -h redis.basiccomponent-uat
redis.basic-component-dev:6379> set a uat

## 创建项目的两个环境
kubectl create ns projecta-dev
kubectl create ns projecta-uat
# 在每个项目的环境下，创建一个 externalName 类型的 Service，用于连接到不同环境的基础组件：
# a
kind: Service
apiVersion: v1
metadata:
  name: redis
  namespace: projecta-dev
spec:
  type: ExternalName
  externalName: redis.basic-component-dev.svc.cluster.local
# b
kind: Service
apiVersion: v1
metadata:
  name: redis
  namespace: projecta-uat
spec:
  type: ExternalName
  externalName: redis.basic-component-uat.svc.cluster.local
# 接下来在每个项目的环境下，创建两个 Redis 客户端，用于模拟需要链接 Redis 的应用程序
kubectl create deploy usercenter --image=registry.cnbeijing.aliyuncs.com/monap/redis:7.2.5 -n projecta-dev
kubectl create deploy usercenter --image=registry.cnbeijing.aliyuncs.com/monap/redis:7.2.5 -n projecta-uat
# 测试每个环境下的 externalName
# 开发环境
kubectl exec -ti usercenter-6685654cc4-pc6m9 -n projecta-dev -- bash
redis-cli -h redis
redis:6379> get a
"dev"
# UAT 环境
kubectl exec -ti usercenter-6685654cc4-m9wrb -n projecta-uat -- bash
redis-cli -h redis
redis:6379> get a
"uat"

Service 代理 K8S 外部服务

使用场景：

希望在生产环境中使用某个固定的名称而非 IP 地址访问外部的中间件服务
希望 Service 指向另一个 Namespace 中或其他集群中的服务
正在将工作负载转移到 Kubernetes 集群，但是一部分服务仍运行在 Kubernetes 集群之外的 backend。

如下 Service 不配置 Selector，而是手动创建一个与Service 标签一致（否则无法关联）的 Endpoints 用于指定外部服务地址

注意： service配置selector后，Endpoint Controller 才会自动创建对应的 Endpoints 对象，否则不会生成 Endpoints 对象

# cat nginx-svc-external.yaml
apiVersion: v1
kind: Service
metadata:
  name: nginx-svc-external
  labels:
    app: nginx-svc-external
spec:
  type: ClusterIP
  ports:
  - name: http
    port: 80
    protocol: TCP
    targetPort: 80
  sessionAffinity: None
---
# cat nginx-ep-external.yaml
apiVersion: v1
kind: Endpoints
metadata:
  name: nginx-svc-external
  labels:
    app: nginx-svc-external
subsets:
- addresses:
  - ip: 140.205.94.189
  ports:          # endpoints 中 ports 下的配置要与 service 一致
  - name: http
    port: 80
    protocol: TCP

注意：Endpoint IP 地址不能是 loopback（127.0.0.0/8）、link-local（169.254.0.0/16）或者 link-local 多播地址（224.0.0.0/24）

访问没有 Selector 的 Service 与有 Selector 的 Service 的原理相同，通过 Service 名称即可访问，请求将被路由到用户自定义的 Endpoints。

多端口 Service

有的程序可能会监听多个端口，Service 也支持同时代理多个端口。比如在 K8s 中部署一个RabbitMQ，它具有两个端口，5672 是程序连接用于数据交互的接口，15672 是 RabbitMQ 管理页面的端口。

# 首先在 K8s 上部署一个 RabbitMQ
kubectl create deploy rabbitmq --image=registry.cnbeijing.aliyuncs.com/monap/rabbitmq:3-management

# 接下来可以创建一个 Service，把 5672 指向 Pod 的 5672,15672 指向 15672
kind: Service
apiVersion: v1
metadata:
  name: rabbitmq
spec:
  selector:
    app: rabbitmq
  ports:
  - name: http
    protocol: TCP
    port: 15672
    targetPort: 15672
  - name: amqp
    protocol: TCP
    port: 5672
    targetPort: 5672

会话保持

K8s 的 Service 支持会话保持，但是目前仅支持基于客户端 IP 的会话保持。

注意：Service的会话保持功能基于客户端IP模式在对k8s集群外的连接做会话保持可能会有问题。K8s获取到的ClientIP可能并非真实的客户端IP地址，对k8s集群外的连接如果要做会话保持应该在Ingress处设置。

kind: Service
apiVersion: v1
metadata:
  name: nginx
spec:
  selector:
    app: nginx
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80
    sessionAffinity: ClientIP  # ClientIP：配置基于 客户端IP 的会话保持，None：不开启会话保持
    sessionAffinityConfig:     # 会话保持配置
      clientIP:
        # 10800 为默认值
        timeoutSeconds: 10800  # 在10800s内某个客户端IP只会路由到service代理的某个副本，而非轮训

Headless Service

理解

Headless Service 是 Kubernetes 中一种特殊类型的 Service，它会直接暴露 Pod 的 IP 地址和 DNS记录给客户端，适用于有状态应用的服务发现和负载均衡以及需要直接访问 Pod IP 的应用场景。

Headless Service 不需要分配 ClusterIP，而是通过 DNS 记录直接返回 Pod 的 IP 地址，所以和普通 Service 最大的区别就是使用 nslookup 解析一个 Headless Service 返回的是 Pod IP，而普通Service 返回的是 Service 的 IP。

使用场景

有状态应用的服务发现和负载均衡：有状态应用（如数据库、消息队列等）通常需要为每个 Pod 分配一个唯一的标识符（如 Pod 名称或 IP 地址），以便其他服务或其他节点可以连接到某个实例。Headless Service 可以满足这一需求，通过直接暴露 Pod 的 IP 地址和 DNS 记录，实现服务发现和负载均衡。
需要直接访问 Pod IP 的应用：在某些情况下，客户端可能需要直接访问 Pod 的 IP 地址，而不需要通过 Service 的负载均衡机制，此时也可以通过 Headless Service 实现。
分布式系统：在分布式系统中，各个节点之间需要直接通信，并且每个节点都有自己的身份和状态。Headless Service 可以为每个节点分配一个唯一的 DNS 实体名称，支持节点之间的直接交互和负载均衡

工作原理

当创建一个 Headless Service 时，Kubernetes 会执行以下操作：

创建 DNS 记录：为每个 Pod 创建一个 DNS 记录，该记录的名称基于 Service 名称、Pod 名称和命名空间定义，格式为 ...svc.cluster.local。
暴露 Pod IP：客户端可以通过查询 DNS 记录获取 Pod 的 IP 地址，并直接访问某个 Pod。比如创建一个名为 my-headless-service 的 Headless Service，这个 Service 匹配了 app=myapp 标签的 Pod，该服务具有三个副本，每个副本的名字是 pod-0、pod-1 和 pod-2。此时可以通过如下 DNS 名字进行访问：
- pod-0.my-headless-service.default.svc.cluster.local
- pod-1.my-headless-service.default.svc.cluster.local
- pod-2.my-headless-service.default.svc.cluster.local

使用

创建一个 StatefulSet 和 Headless Service

apiVersion: v1
kind: Service
metadata:
  name: nginx
  labels:
    app: nginx
spec:
  ports:
  - port: 80
    name: web
  clusterIP: None
  selector:
    app: nginx
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web
spec:
  serviceName: "nginx"
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: registry.cn-beijing.aliyuncs.com/monap/nginx:stable
        ports:
        - containerPort: 80
          name: web

Service 代理模式

Iptables 代理模式

理解

Iptables 是 Linux 原生提供的一个功能强大的防火墙工具，可以用来设置、维护和检查 IPv4 数据包，并且支持源目地址转换等规则。在 iptables 代理模式下，kube-proxy 通过监听 Kubernetes API Server 中 Service 和 Endpoint 对象的变化，动态地更新节点上的 iptables 规则，以实现请求的转发。

工作流程

当 Service 被创建或更新时，kube-proxy 会读取 Service 和 Endpoint 对象的信息，并生成相应的 iptables 规则
这些 iptables 规则被添加到内核的 netfilter 处理链中，以拦截和转发目标为 Service IP 地址的流量
当客户端访问 Service 的 IP 地址时，iptables 规则会将流量随机重定向到后端的一个或多个 Pod

优点与缺点

优点：iptables 是 Linux 内核的一部分，性能稳定、可靠，iptables 规则易于理解和维护，功能多。

缺点：随着 Service 数量的增加，iptables 规则的数量也会急剧增加，进而导致性能下降。iptables 的更新操作可能会暂时锁定整个 iptables 规则表，影响网络性能。

IPVS 代理模式

理解

IPVS（IP Virtual Server）是一种基于内核的负载均衡器，提供了比 iptables 更高的转发性能。在 IPVS 代理模式下，kube-proxy 通过配置 IPVS 负载均衡器规则来代替使用 iptables。IPVS 使用更高效的数据结构（如 Hash 表）来存储和查找规则，可以在大量 Service 的情况下也能保持高性能。

工作流程

当 Service 被创建或更新时，kube-proxy 会读取 Service 和 Endpoint 对象的信息，并配置 IPVS 负载均衡策略
IPVS 负载均衡器会根据配置的调度算法（如轮询、最少连接等）将请求转发到后端的一个或多个 Pod 上
当客户端访问 Service 的 IP 地址时，请求会直接被 IPVS 处理并转发到后端 Pod

优点与缺点

优点：IPVS 专为负载均衡设计，性能优于 iptables。并且支持多种调度算法，可以根据实际需求选择合适的算法，同时 IPVS 的更新操作对性能的影响较小

缺点：在某些情况下，IPVS 可能需要依赖 iptables 来实现一些额外的功能（如源地址 NAT）

IPVS 负载均衡算法

轮询：rr，按顺序轮流将请求转发到后端的各个 Pod 上，实现请求的均匀分配
最少链接：lc，将新的请求转发到当前连接数最少的 Pod 上，以平衡各 Pod 的负载
源地址哈希：sh，根据请求的源 IP 地址进行哈希计算，将相同源地址的请求转发到同一个 Pod 上，实现会话保持
目的地址哈希：dh，根据请求的目的 IP 地址（即 Service 的 Cluster IP）和端口进行哈希计算，选择后端 Pod
无需队列等待：nq，如果后端 Pod 的队列为空，则直接选择该 Pod；如果所有 Pod 的队列都非空，则采用其他策略（如轮询或最少连接）来选择 Pod
最短期望延迟：sed，考虑 Pod 的当前连接数和连接请求的平均处理时间，选择预计处理时间最短的 Pod 来接收新请求

更改Service代理模式

# 查看当前的代理模式
curl 127.0.0.1:10249/proxyMode

# 更改 proxy 的代理模式为 ipvs（二进制安装方式配置文件在每个机器上）
kubectl edit cm kube-proxy -n kube-system
# 将 mode 改为 "ipvs"

# 重启 kube-proxy 生效（二进制安装方式使用 systemctl restart kube-proxy）
kubectl patch daemonset kube-proxy -p "{\"spec\":{\"template\":{\"metadata\":{\"annotations\":{\"date\":\"`date +'%s'`\"}}}}}" -n kube-system

# 再次查看代理模式
curl 127.0.0.1:10249/proxyMode

# 安装ipvs管理工具
yum install ipvsadm -y

# 在机器上查看 ipvs 规则
ipvsadm -ln

# 更改代理算法为最小连接数
kubectl edit cm kube-proxy -n kube-system
# 将 ipvs.scheduler 改为 "lc"

# 重启 kube-proxy 生效
kubectl patch daemonset kube-proxy -p "{\"spec\":{\"template\":{\"metadata\":{\"annotations\":{\"date\":\"`date +'%s'`\"}}}}}" -n kube-system

# 再次查看 ipvs 算法规则
ipvsadm -ln

Ingress 南北流量管理

理解

Ingress为Kubernetes集群中的服务提供了一个统一的入口，可以提供负载均衡、SSL终止和基于名称（域名）的虚拟主机、应用的灰度发布等功能，在生产环境中常用的Ingress控制器有Treafik、Nginx、HAProxy、Istio等。

相对于Service，Ingress工作在七层（部分Ingress控制器支持4和6层），所以可以支持HTTP协议的代理，也就是基于域名的匹配规则。

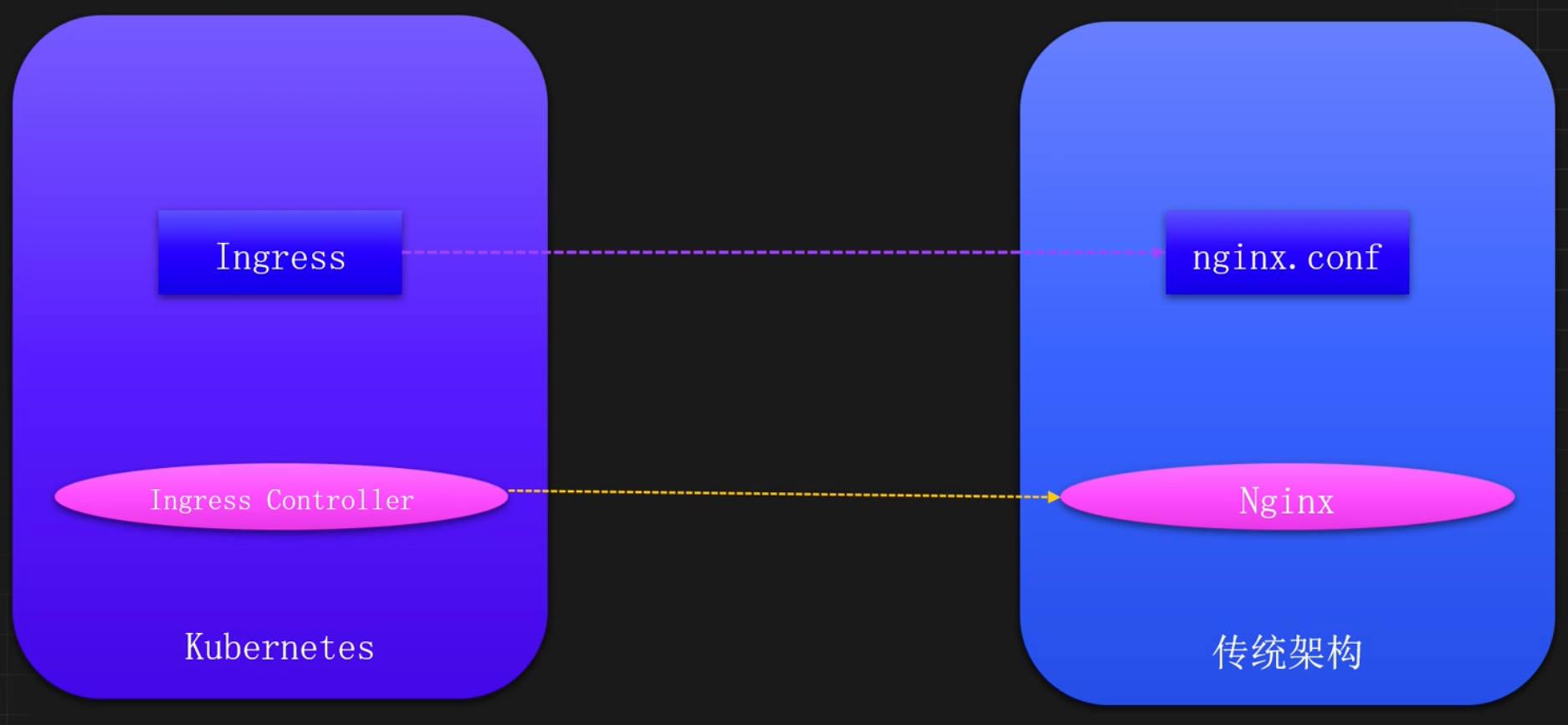

Ingress 和 Ingress Controller

Ingress 发布服务流程

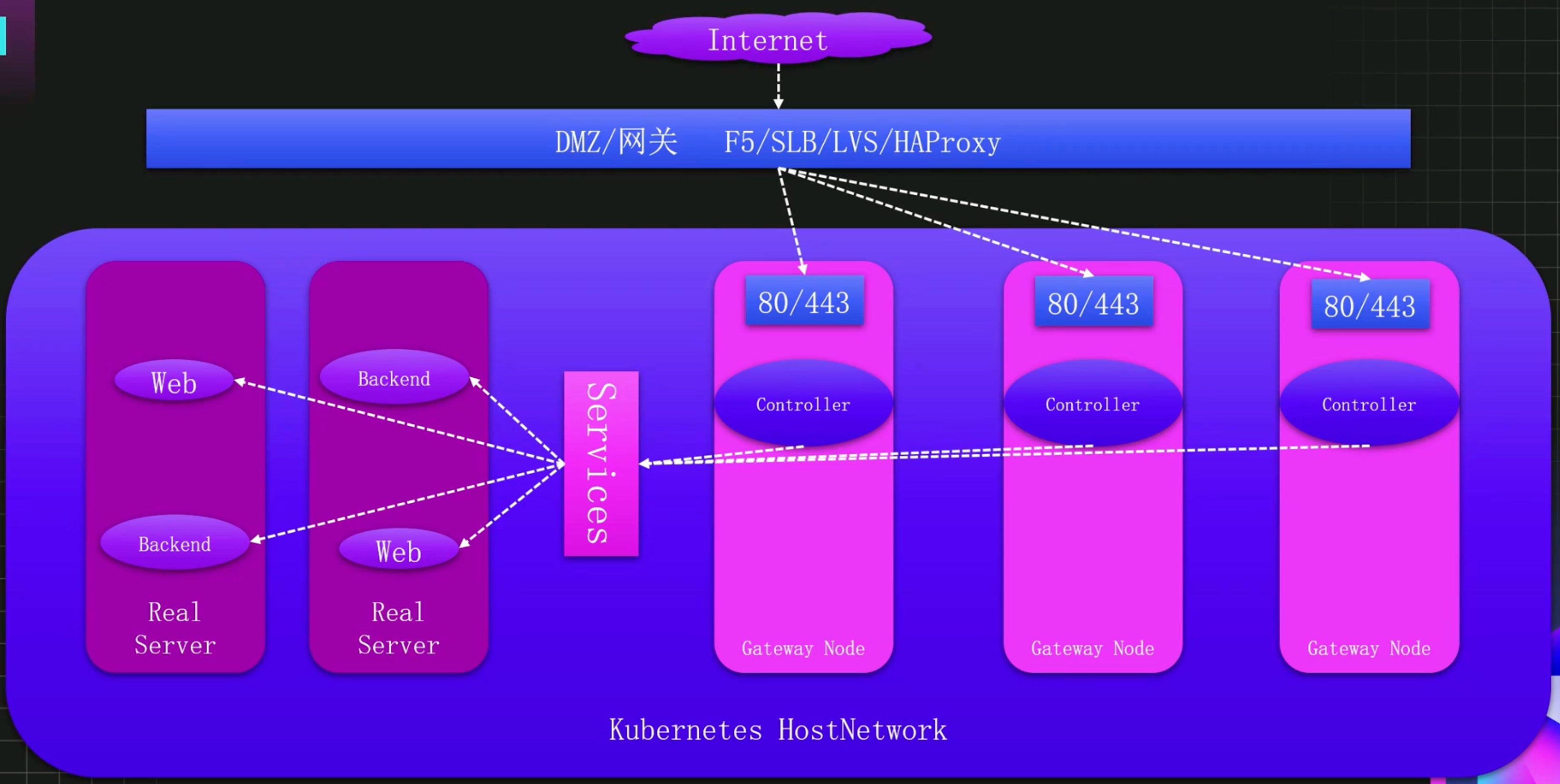

Ingress Controller 生产级高可用架构

注意：在生产级架构中，Ingress Controller节点一定要是独立节点。

Ingress Controller 安装

暴露服务方式

Deployment + LoadBalancer Service

适用场景：公有云环境

架构特点：

云厂商自动创建负载均衡器
LB 绑定公网 IP，域名解析指向该 IP
全托管，配置简单

DaemonSet + HostNetwork + nodeSelector（推荐生产）

适用场景：高性能、大并发生产环境

架构特点：

使用宿主机网络，直接绑定 80/443 端口
一个节点只能运行一个 Controller Pod
链路最短，性能最佳
类似传统架构的边缘节点

安装

官方安装文档

# 获取官方镜像（裸金属k8s方式-更通用）
wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.14.0/deploy/static/provider/baremetal/deploy.yaml

# 更改部署类型
#kind: Deployment
kind: DaemonSet

# 添加 hostNetwork
spec:
  template:
    spec:
      hostNetwork: true

# 更改 DNS 解析策略
#dnsPolicy: ClusterFirst
dnsPolicy: ClusterFirstWithHostNet

# 选择专用节点
nodeSelector:
  kubernetes.io/os: linux
  ingress: "true"

# 修改节点标签，配置为 ingress 专用节点
kubectl label node k8s-node02 ingress=true

# 创建 Ingress
kubectl create -f ingress-nginx-daemonset.yaml

ingress资源定义规范

pathType：路径的匹配方式，目前有 ImplementationSpecific、Exact 和 Prefix 方式

Exact：精确匹配，比如配置的 path 为/bar，那么/bar/将不能被路由
Prefix：前缀匹配，基于以 / 分隔的 URL 路径。比如 path 为/abc，可以匹配到/abc/bbb 等，比较常用的配置
ImplementationSpecific：这种类型的路由匹配根据 Ingress Controller 来实现，可以当做一个单独的类型，也可以当做 Prefix 和 Exact。ImplementationSpecific 是 1.18 版本引入 Prefix 和 Exact 的默认配置。

apiVersion: networking.k8s.io/v1           # k8s >= 1.22 必须v1
kind: Ingress
metadata:
  name: nginx-ingress
spec:
  ingressClassName: nginx                  # 指定该 Ingress 被哪个 Controller 解析
  rules:                                   # 定义路由匹配规则，可以配置多个
  - host: nginx.test.com                   # 定义域名
    http:
      paths:                               # 详细的路由配置，可以配置多个
      - backend:                           # 指定该路由的后端
          service:
            name: nginx
            port:
              number: 80
        path: /                            # 指定 PATH
        pathType: ImplementationSpecific   # 指定匹配规则

详细使用

配置域名发布服务

# 查看 ingress-controller
[root@k8s-master01 YAML]# kubectl get ingressclass
NAME    CONTROLLER             PARAMETERS   AGE
nginx   k8s.io/ingress-nginx   <none>       28d


# 创建
[root@k8s-master01 YAML]# kubectl create -f web-ingress.yaml
ingress.networking.k8s.io/nginx-ingress created
[root@k8s-master01 YAML]# kubectl get ingress
NAME            CLASS   HOSTS            ADDRESS   PORTS   AGE
nginx-ingress   nginx   nginx.test.com             80      5s

# 访问
# 将域名解析到nginx-controller
[root@k8s-master01 YAML]# kubectl get svc -n ingress-nginx
NAME                                TYPE      CLUSTER-IP     EXTERNAL-IP  PORT(S)                      AGE
ingress-nginx-controller            NodePort  10.99.196.41   <none>       80:31002/TCP,443:32138/TCP   28d
ingress-nginx-controller-admission  ClusterIP 10.108.181.176 <none>       443/TCP                      28d
# 本机host文件添加：192.168.21.101 nginx.test.com
# 访问：http://nginx.test.com:31002

原理

# ingress-nginx-controller 其实就是nginx，ingress就是它的配置文件
# 进入容器
kubectl exec -it ingress-nginx-controller-bdc4b7d6b-772ch -n ingress-nginx -- bash
# 查看配置文件
bash-5.1$ grep -A 20 "nginx.test.com" nginx.conf
        ## start server nginx.test.com
        server {
                server_name nginx.test.com ;

                listen 80  ;
                listen 443  ssl http2 ;

                set $proxy_upstream_name "-";

                ssl_certificate_by_lua_block {
                        certificate.call()
                }

                location / {

                        set $namespace      "default";
                        set $ingress_name   "nginx-ingress";
                        set $service_name   "nginx-svc";
                        set $service_port   "80";
                        set $location_path  "/";
                        set $global_rate_limit_exceeding n;

                        rewrite_by_lua_block {
--
        ## end server nginx.test.com

不配置域名发布服务

去掉host配置即可

# vim web-nohost-ingress.yaml
apiVersion: networking.k8s.io/v1   # k8s >= 1.22 必须 v1
kind: Ingress
metadata:
  name: nginx-nohost-ingress
spec:
  ingressClassName: nginx
  rules:
  - http:
      paths:
      - backend:
          service:
            name: nginx-svc
            port:
              number: 80
        path: /no-host
        pathType: ImplementationSpecific

# 查看
[root@k8s-master01 YAML]# kubectl get ingress -A
NAMESPACE   NAME                  CLASS   HOSTS            ADDRESS          PORTS   AGE
default     nginx-ingress         nginx   nginx.test.com   192.168.21.101   80      34m
default     nginx-nohost-ingress  nginx   *                192.168.21.101   80      2m33s

# 访问
curl 192.168.21.101:31001/no-host

通过https发布服务

生产环境对外的服务一般需要配置 https 协议，https一般使用在入口网关DMZ，不过使用 Ingress 也可以非常方便的添加 https 的证书。

如果没有权威证书，可以使用 OpenSSL 生成一个测试证书。如果是生产环境，证书为在第三方公司购买的证书，无需自行生成。

# 生成本地证书
openssl req -x509 -nodes -days 365 -newkey rsa:2048 -keyout tls.key - out tls.crt -subj "/CN=nginx.test.com"

# 将证书放入secret中
kubectl create secret tls ca-secret --cert=tls.crt --key=tls.key -n study-ingress

配置 Ingress 添加 TLS 配置

# vim ingress-ssl.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: nginx-ingress
  namespace: study-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: nginx.test.com
    http:
      paths:
      - backend:
          service:
            name: nginx
            port:
              number: 80
        path: /
        pathType: ImplementationSpecific
  tls:
  - hosts:
    - nginx.test.com
    secretName: ca-secret

可以看到 Ingress 添加 TLS 配置也非常简单，只需要在 spec 下添加一个 tls 字段即可：

hosts：证书所授权的域名列表
secretName：证书的 Secret 名字
ingressClassName: ingress class 的名字

# 接下来更新该 Ingress 即可：
kubectl apply -f ingress-ssl.yaml

# 使用 curl 进行测试，域名已经被重定向到 https
curl http://nginx.test.com -I
HTTP/1.1 308 Permanent Redirect ...
Location: https://nginx.test.com

域名添加用户名密码认证

有些开源工具本身不提供密码认证，如果暴露出去会有很大风险，对于这类工具可以使用 Nginx 的 basic-auth 设置密码访问，具体方法如下，由于需要使用 htpasswd 工具，所以需要安装 httpd

使用 htpasswd 创建 foo 用户的密码

$ htpasswd -c auth foo
New password:
Re-type new password:
Adding password for user foo

$ cat auth
foo:$apr1$okma2fx9$hdTJ.KFmi4pY9T6a2MjeS1

基于之前创建的密码文件创建 Secret

kubectl create secret generic basic-auth --from-file=auth -n studyingress

创建包含密码认证的 Ingress

nginx.ingress.kubernetes.io/auth-type：认证类型，可以是 basic 和 digest
nginx.ingress.kubernetes.io/auth-secret：密码文件的 Secret 名称
nginx.ingress.kubernetes.io/auth-realm：需要密码认证的消息提醒

# vim ingress-with-auth.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/auth-realm: Please Input Your Username and Password
    nginx.ingress.kubernetes.io/auth-secret: basic-auth
    nginx.ingress.kubernetes.io/auth-type: basic
  name: ingress-with-auth
  namespace: study-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: auth.test.com
    http:
      paths:
      - backend:
          service:
            name: nginx
            port:
              number: 80
        path: /
        pathType: ImplementationSpecific

创建该 Ingress，并访问测试，会发现浏览器会弹出登陆授权框。

开启会话保持

和 Nginx 一样，Ingress Nginx 也支持基于 cookie 的会话保持。

首先扩容 nginx 服务至多个副本

kubectl scale deploy nginx --replicas=3 -n study-ingress

未开启会话保持，同一个主机访问可以看到流量会在三个副本中都有。通过以下配置即可看到流量只会进入到一个 Pod，同时浏览器的 request headers 会添加一个 Cookie 的属性 route=xxx。

# vim ingress-session.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/proxy-body-size: 16m
    nginx.ingress.kubernetes.io/affinity: "cookie"
    nginx.ingress.kubernetes.io/session-cookie-name: "route"
    # 过期时间，expires 兼容旧版浏览器
    nginx.ingress.kubernetes.io/session-cookie-expires: "172800"
    # 如果不需要兼容旧版浏览器，只配置这一个就可以了
    nginx.ingress.kubernetes.io/session-cookie-max-age: "172800"
    # 后端负载扩容后，是否需要重新分配流量
    # balanced: 重新分配
    # persistent: 保持粘性
    nginx.ingress.kubernetes.io/affinity-mode: persistent
  name: ingress-with-session
  namespace: study-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: session.test.com
    http:
      paths:
      - backend:
          service:
            name: nginx
            port:
              number: 80
        path: /
        pathType: ImplementationSpecific

流量重新分配，更改 nginx.ingress.kubernetes.io/affinity-mode: balanced 即可，再次扩容后就会发现流量会重新分配到其他节点。

配置流式返回 SSE

如果后端服务需要持续的输出数据，或者需要长连接，此时需要更改请求头升级链接为长连接。

# vim ingress-sse.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/proxy-http-version: "1.1"
    # 关闭缓存功能
    nginx.ingress.kubernetes.io/proxy-buffering: "off"
    # snippet 通常用于配置一些不支持或者复杂的nginx参数，比如配置请求头，或者逻辑控制
    nginx.ingress.kubernetes.io/configuration-snippet: |
      proxy_set_header Updrade $http_updrade;
      proxy_set_header Connection 'upgrade';
  name: ingress-with-sse
  namespace: study-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: ws.test.com
    http:
      paths:
      - backend:
          service:
            name: nginx
            port:
              number: 80
        path: /
        pathType: ImplementationSpecific

域名重定向 Redirect

在使用 Nginx 作为代理服务器时，Redirect 可用于域名的重定向，比如访问 old.com 被重定向到new.com。Ingress 也可以实现 Redirect 功能，接下来用 nginx.redirect.com 作为旧域名，baidu.com 作为新域名进行演示。

# vim ingress-redirect.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/permanent-redirect: https://www.baidu.com
    nginx.ingress.kubernetes.io/permanent-redirect-code: "308"
  name: ingress-rediret
  namespace: study-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: nginx.redirect.com
    http:
      paths:
      - backend:
          service:
            name: nginx
            port:
              number: 80
        path: /
        pathType: ImplementationSpecific

使用 curl 访问域名 nginx.redirect.com，可以看到 308（使用浏览器会自动跳转到百度的首页）

$ curl -I nginx.redirect.com
HTTP/1.1 308 Moved Permanently ...
Location: https://www.baidu.com

访问地址重写 Rewrite

创建一个应用模拟后端服务

kubectl create deploy backend-api --image=registry.cnbeijing.aliyuncs.com/monap/nginx:backend-api -n study-ingress

创建 Service 暴露该应用

kubectl expose deploy backend-api --port 80 -n study-ingress

查看该 Service 的地址，并且通过/api-a 访问测试

$ kubectl get svc -n study-ingress
NAME           TYPE           CLUSTER-IP      EXTERNAL-IP.  PORT(S)           AGE
backend-api  ClusterIP     192.168.60.190     <none>        80/TCP            5s
nginx        ClusterIP     192.168.170.24      <none        80/TCP            3h27m

配置 Ingress，假设需要配置一个/api-a 代理到该服务：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: backend-api
  namespace: study-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: nginx.rewrite.com
    http:
      paths:
      - backend:
          service:
            name: backend-api
            port:
              number: 80
        path: /api-a
        pathType: ImplementationSpecific

测试通过浏览器访问，会报 404，此时需要通过 Ingress Nginx 的 Rewrite 功能，将/api-a 重写为“/”，再次访问 nginx.test.com/api-a 即可访问到后端服务，配置示例如下

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /$2
  name: backend-api
  namespace: study-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: nginx.rewrite.com
    http:
      paths:
      - backend:
          service:
            name: backend-api
            port:
              number: 80
        path: /api-a(/|$)(.*)
        pathType: ImplementationSpecific

访问速率限制

有时候可能需要限制速率以降低后端压力，或者限制单个 IP 每秒的访问速率防止攻击。此时可以使用 Nginx 的 rate limit 进行配置。

首先没有加速率限制，使用 ab 进行访问，Failed 为 0：

# 并发10个，请求100次
$ ab -c 10 -n 100 http://auth.test.com/ | grep requests
Complete requests: 100
Failed requests: 0

添加速率限制，限制只能有一个连接，只需要添加 nginx.ingress.kubernetes.io/limitconnections 为 1 即可：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/auth-realm: Please Input Your Username and Password
    nginx.ingress.kubernetes.io/auth-secret: basic-auth
    nginx.ingress.kubernetes.io/auth-type: basic
    nginx.ingress.kubernetes.io/limit-connections: "1"
  name: ingress-with-auth
  namespace: study-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: auth.test.com
    http:
      paths:
      - backend:
          service:
            name: backend-api
            port:
              number: 80
        path: /
        pathType: ImplementationSpecific

再次使用 ab 测试，Failed 为 67：

$ ab -c 10 -n 100 http://auth.test.com/ | grep requests:
Complete requests: 100
Failed requests: 67

还有很多其它方面的限制，常用的配置如下：

# 限制每秒的连接，单个 IP：
nginx.ingress.kubernetes.io/limit-rps

# 限制每分钟的连接，单个 IP：
nginx.ingress.kubernetes.io/limit-rpm

# 限制客户端每秒传输的字节数，单位为 K，需要开启 proxy-buffering：
nginx.ingress.kubernetes.io/limit-rate

# 速率限制白名单
nginx.ingress.kubernetes.io/limit-whitelist

黑白名单

局部黑白名单

配置黑名单

使用 nginx.ingress.kubernetes.io/denylist-source-range 添加黑名单，支持 IP、网段，多个黑名单逗号分隔：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/auth-realm: Please Input Your Username and Password
    nginx.ingress.kubernetes.io/auth-secret: basic-auth
    nginx.ingress.kubernetes.io/auth-type: basic
    # 10.0.0.0/24,172.10.0.1
    nginx.ingress.kubernetes.io/denylist-source-range: 192.168.181.134
  name: ingress-with-auth
  namespace: study-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: auth.test.com
    http:
      paths:
      - backend:
          service:
            name: backend-api
            port:
              number: 80
        path: /
        pathType: ImplementationSpecific

此时192.168.181.134主机访问其他域名正常，访问 auth.test.com 会被拒绝

# curl -H "Host:auth.test.com" 192.168.181.141
<html>
<head><title>403 Forbidden</title><head>
<body>
  <center><h1>403 Forbidden</h1></center>
  <hr><center>nginx</center
</body>
</html>

配置白名单

白名单表示只允许某个 IP 可以访问，直接在 yaml 文件中配置即可，比如只允许 192.168.181.141 访问，只需要添加一个 nginx.ingress.kubernetes.io/whitelist-source-range 注释即可：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/auth-realm: Please Input Your Username and Password
    nginx.ingress.kubernetes.io/auth-secret: basic-auth
    nginx.ingress.kubernetes.io/auth-type: basic
    nginx.ingress.kubernetes.io/whitelist-source-range: 192.168.181.141
  name: ingress-with-auth
  namespace: study-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: auth.test.com
    http:
      paths:
      - backend:
          service:
            name: backend-api
            port:
              number: 80
        path: /
        pathType: ImplementationSpecific

更新该 Ingress后，192.168.181.141 主机是可以访问auth.test.com的，其它 IP 访问被禁止。

全局黑白名单

Ingress-nginx 支持全局的黑白名单（白名单慎用），只需要在 ingress nginx 的配置文件中添加即可，添加后 无需重启 Controller。

配置全局黑名单后，192.168.181.134主机访问该 Ingress Controller 下的任何域名都会被拒绝

$ kubectl edit cm ingress-nginx-controller -n ingress-nginx

data:
  allow-snippet-annotations: "true"
  denylist-source-range: 192.168.181.134

添加一个全局白名单后，除了 192.168.181.134，任何 IP 都不能访问该 Ingress Controller 下的域名

$ kubectl edit cm ingress-nginx-controller -n ingress-nginx

data:
  allow-snippet-annotations: "true"
  whitelist-source-range: 192.168.181.134

自定义错误页

官方文档

每个项目在对外发布时，难免不了会有一些未知的错误，比如 404/502/503 等，为了给客户更加友好的提示，可以使用 default backend 自定义错误页。

首先需要安装 default backend 服务：

$ kubectl create -f custom-default-backend.yaml -n ingress-nginx
service/nginx-errors created
deployment.apps/nginx-errors created

$ kubectl get po -n ingress-nginx
NAME                                  READY STATUS    RESTARTS   AGE
ingress-nginx-admission-create-j7s8n  0/1   Completed 0          23h
ingress-nginx-admission-patch-s9zxl   0/1   Completed 0          23h
ingress-nginx-controller-b6rnq        1/1   Running   1(55m ago) 23h
nginx-errors-7486ff48d8-zwz6t         1/1   Running   0          6s

更改 ingress-nginx 的启动参数，支持自定义错误页：

$ kubectl edit ds -n ingress-nginx

- args:
  - --default-backend-service=ingress-nginx/nginx-errors

配置 ConfigMap，定义哪些错误码被重定向到自定义错误页：

$ kubectl edit cm ingress-nginx-controller -n ingress-nginx

data:
  allow-snippet-annotations: "true"
  custom-http-errors: "404,502,503"

更新完成以后访问一个不存在的页面，比如之前定义的 nginx.test.com。访问一个不存在的页面123，就会返回 Error Server 中的页面。

匹配请求头区分不同客户端

首先部署移动端应用

$ kubectl create deploy phone --image=registry.cnbeijing.aliyuncs.com/monap/nginx:phone -n study-ingress

$ kubectl expose deploy phone --port 80 -n study-ingress

创建手机端 Ingress

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: iphone
  namespace: study-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: m.test.com
    http:
      paths:
      - backend:
          service:
            name: iphone
            port:
              number: 80
        path: /
        pathType: Prefix

部署电脑端应用

$ kubectl create deploy laptop --image=registry.cnbeijing.aliyuncs.com/monap/nginx:laptop -n study-ingress deployment.apps/laptop created

$ kubectl expose deploy laptop --port 80 -n study-ingress service/laptop exposed

$ kubectl get po -n study-ingress -l app=laptop
NAME                     READY  STATUS   RESTARTS  AGE
laptop-664b565969-hpxlh  1/1    Running  0         3m22s

之后创建电脑端的 Ingress，注意 Ingress annotations 的 nginx.ingress.kubernetes.io/serversnippet 配置。Snippet 配置是专门用于一些复杂的 Nginx 配置，和 Nginx 配置通用。匹配电脑端实例如下：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/server-snippet: |
      set $agentflag 0;
      if ($http_user_agent ~* "(Android|iPhone|Windows Phone|UC|Kindle)" ){
        set $agentflag 1;
      }
      if ( $agentflag = 1 ) {
        return 301 http://m.test.com;
      }
  name: laptop
  namespace: study-ingress
spec:
  ingressClassName: nginx
  rules:
  - host: test.com
    http:
      paths:
      - backend:
          service:
            name: laptop
            port:
              number: 80
        path: /
        pathType: ImplementationSpecific

首先通过浏览器访问 test.com，可以看到页面是 Laptop。接下来使用浏览器的开发者工具将终端类型改为 iPhone，或者直接用 iPhone 手机访问（线上业务一般配置的都有 DNS，可以直接解析域名，测试环境可能需要自己单独配置），刷新页面会自动跳转至 m.test.com。

灰度发布

创建 v1 版本

首先创建模拟 Production（生产）环境的 Namespace 和服务

$ kubectl create ns production

$ kubectl create deploy canary-v1 --image=registry.cnbeijing.aliyuncs.com/monap/canary:v1 -n production

$ kubectl expose deploy canary-v1 --port 8080 -n production

创建 V1 的 Ingress，使用浏览器访问该服务，可以看到 Canary v1 的页面

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: canary-v1
  namespace: production
spec:
  ingressClassName: nginx
  rules:
  - host: canary.com
    http:
      paths:
      - backend:
          service:
            name: canary-v1
            port:
              number: 8080
        path: /
        pathType: Prefix

创建v2版本

接下来创建 v2 版本，充当灰度环境。待程序启动完成后，通过 Service 访问该服务，会返回 Canary v2的页面

$ kubectl create ns canary

$ kubectl create deploy canary-v2 --image=registry.cn- beijing.aliyuncs.com/monap/canary:v2 -n canary

$ kubectl expose deploy canary-v2 --port 8080 -n canary

接下来通过 Ingress 控制流量，实现逐步把流量切入到新版本。

新版本切入部分流量

创建 v2 版本的 Ingress 时，需要添加两个注释，一个是 nginx.ingress.kubernetes.io/canary，表明是灰度环境，nginx.ingress.kubernetes.io/canary-weight 表明切多少流量到该环境，本示例为 10%。

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/canary: "true"
    nginx.ingress.kubernetes.io/canary-weight: "10"
  name: canary-v2
  namespace: canary          # 不同命名空间
spec:
  ingressClassName: nginx
  rules:
  - host: canary.com         # 域名与canary-v1一致
    http:
      paths:
      - backend:
          service:
            name: canary-v2
            port:
              number: 8080
        path: /
        pathType: ImplementationSpecific

此时通过 nginx.ingress.kubernetes.io/canary-weight: "10"设置的权重是 10，即 v1:v2 为 9:1。

再次访问可以看到页面会来回显示 v1 和 v2

测试灰度发布

接下来使用 Ruby 脚本进行测试，此脚本会输出 v1 和 v2 的访问次数比值：

# vim test-canary.rb
counts = Hash.new(0)

100.times do
  output = `curl -s canary.com | grep 'Canary' | awk '{print $2}' | awk - F"<" '{print $1}'`
  counts[output.strip.split.last] += 1
end

puts counts

安装 ruby 并测试，可以看到大致的比例是 9:1

$ yum install ruby -y

$ ruby test-canary.rb
{"v1"=>90, "v2"=>10}

$ ruby test-canary.rb
{"v1"=>92, "v2"=>8}

$ ruby test-canary.rb
{"v1"=>91, "v2"=>9}

常见报错

404(Not Found)报错

404 表示访问的路由不存在，通常问题如下：

Ingress 路径配置的不正确
Ingress 的配置未被 Controller 解析
未使用正确的域名和路径访问
代理的服务没有该路径

413(Request Entity Too Large)报错

有时候需要上传一些大文件给程序，但是 nginx 默认允许的最大文件大小只有 8M，不足以满足生产最大上传需求，此时可以通过 nginx.ingress.kubernetes.io/proxy-body-size 参数进行更改（也可以在 ConfigMap 中全局添加）

nginx.ingress.kubernetes.io/proxy-body-size: 32m

503(Service Unavailable)报错

503 一般是代理的服务不可用导致的，通常问题如下：

Ingress 代理配置错误，比如 Service 名字或端口写错
Ingress 代理的 Service 不存在
Ingress 代理的 Service 后端 Pod 不正常

504(Gateway Timeout)报错

504 一般是代理的服务处理请求的时间过长，导致 Nginx 等待超时，此时需要确认服务的处理时长，或者查看服务是否有问题。

可以根据情况配置合适的超时时间

更多超时配置

nginx.ingress.kubernetes.io/proxy-connect-timeout: "120" nginx.ingress.kubernetes.io/proxy-send-timeout: "120"
nginx.ingress.kubernetes.io/proxy-read-timeout: "120"

CORS 跨域报错

如果浏览器有如下报错，说明被跨域给拦截了，可以添加跨域配置。

ingress允许跨域配置

nginx.ingress.kubernetes.io/enable-cors: "true"
# 允许跨域的请求方法
nginx.ingress.kubernetes.io/cors-allow-methods: "PUT, GET, POST, OPTIONS, DELETE"
# 允许携带的请求头
nginx.ingress.kubernetes.io/cors-allow-headers: "X-Forwarded-For, Xapp123-XPTO"
# 允许跨域的域名
nginx.ingress.kubernetes.io/cors-allow-origin: "*"
